AUTOCAD打印命令技巧（二）
-

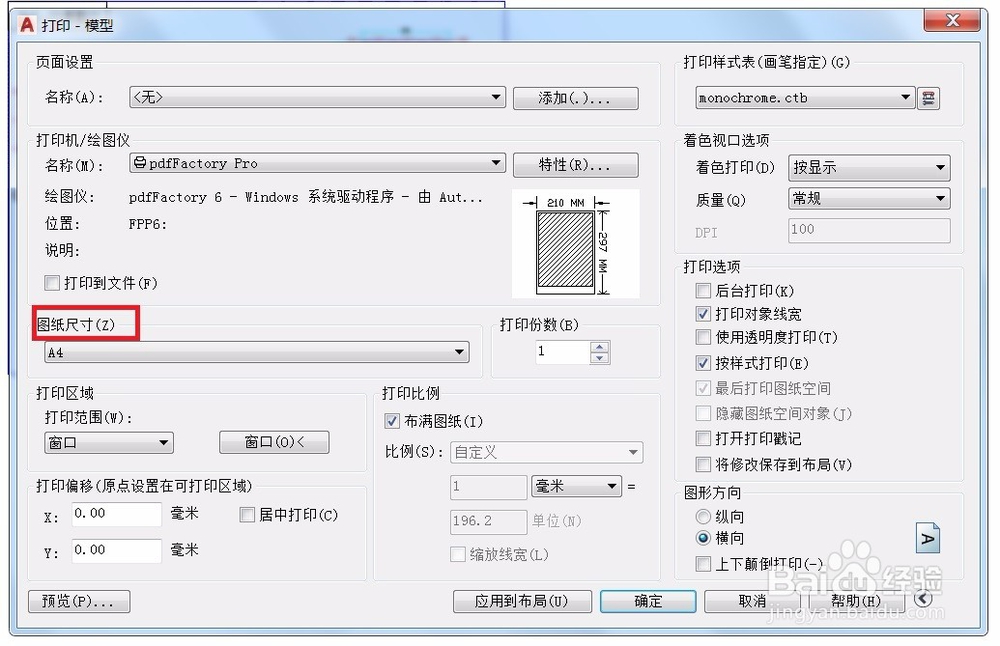

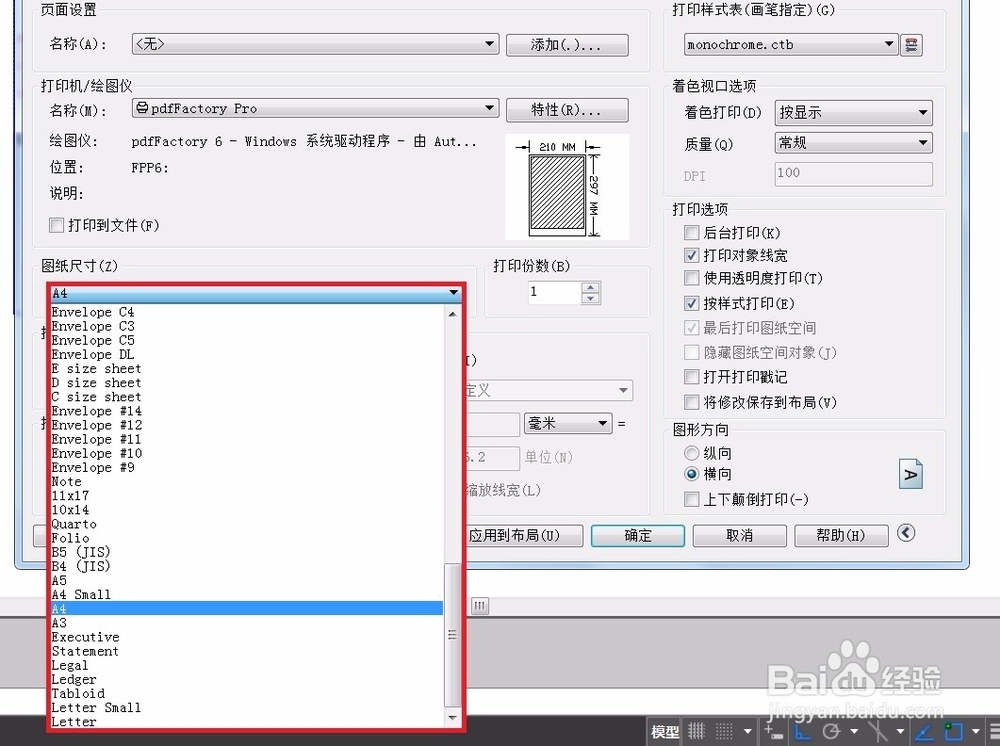

打印窗口的第三栏是“图纸尺寸”。只提供了一个下拉选择框，点击后，可以看到可选择的打印图纸尺寸。现在问题来了，如果我想要打印的图纸尺寸很特别，不是标准的矩形，而是长条形（这在管道或是输送系统布置图很常见），怎么办？有的朋友会说，那就分段打印，然后拼接，或是干脆就做成几张图，将长条的布置，分成若干个矩形图打印。
这当然是个办法，很多设计院也是这样做的。但是就没有办法打印长条的图纸吗？答案当然是有办法。
-

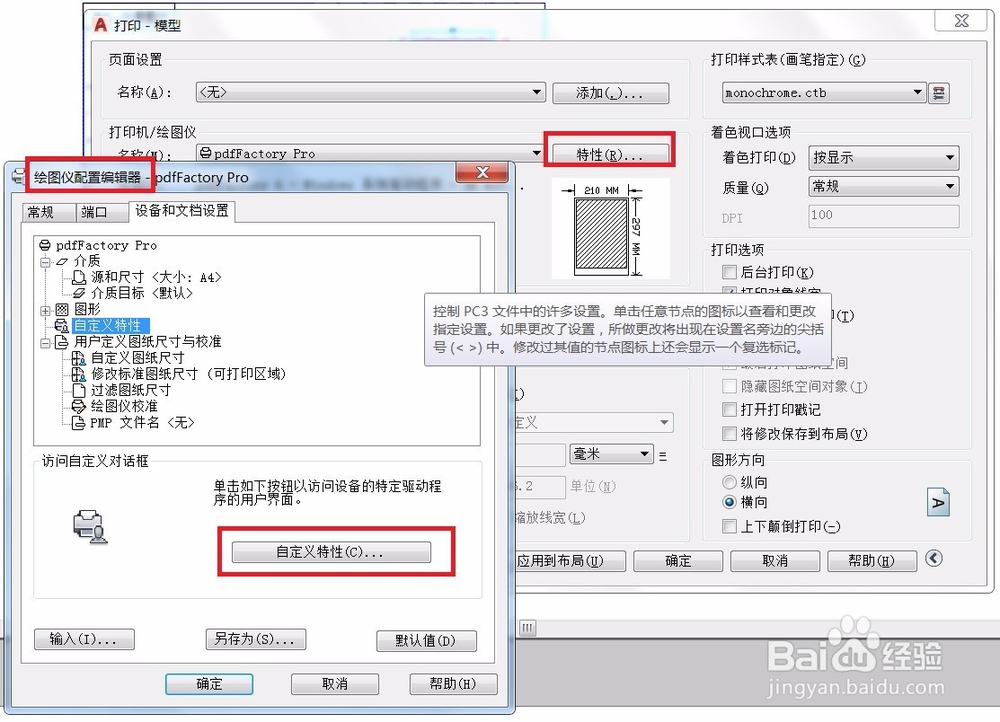

让我们返回第二栏“打印机/绘图仪”。在选定的打印机之后，点击后面的“特性”。跳出“绘图仪编辑器”，在里面找到“自定义特性”按钮，点击。

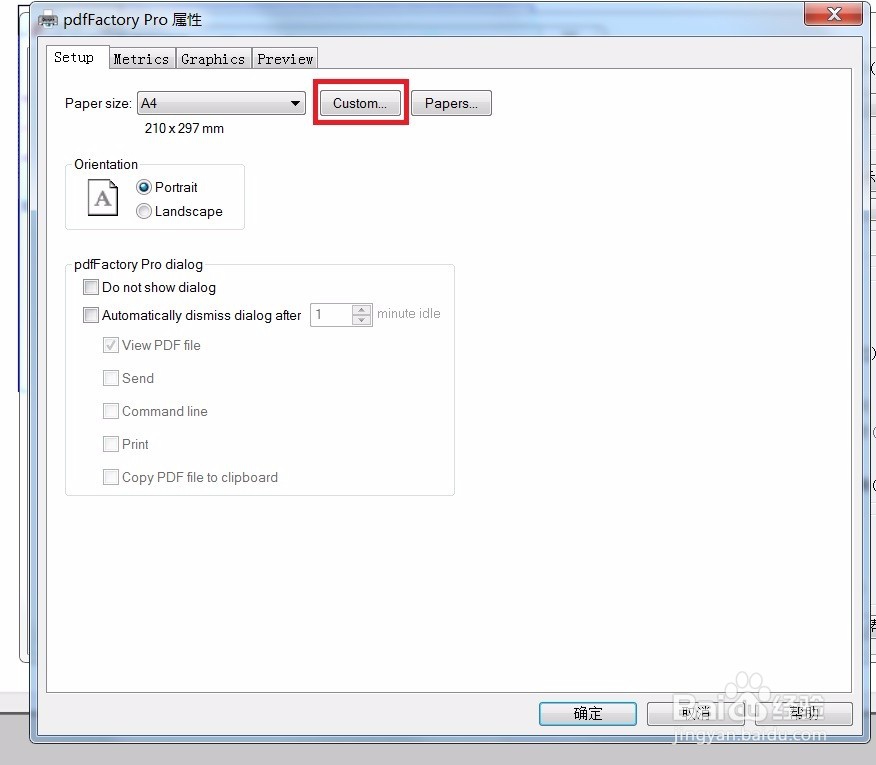

再打开的其实就是打印机的“属性”窗口。不同的打印机，页面内容和设置可能不同，找到设置打印页面尺寸的设置项，点击“自定义”。
示例设置了一个两倍A0页面长度的“A0加长”。点击“确定”。退回到“绘图仪编辑器”窗口。
-
如果这个页面尺寸只是偶尔使用，那么现在就可以“确定”然后继续打印任务了。不过如果这个特殊页面以后还会反复用到，那么就推荐将此打印机设置保存成pc3打印文件，以后可以直接选用，无需反复的设置页面尺寸，提高效率。

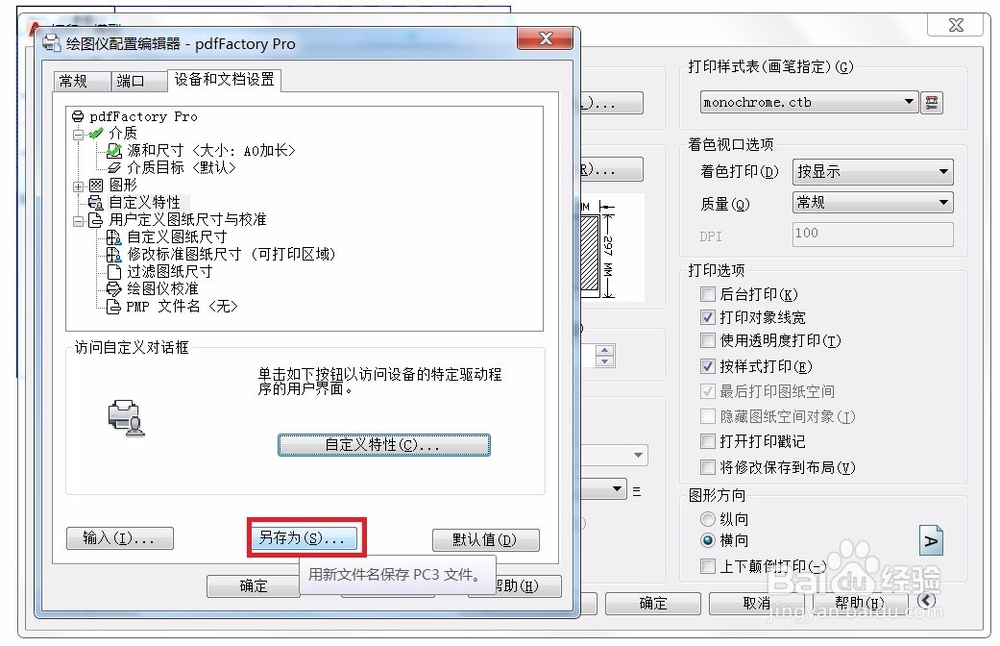

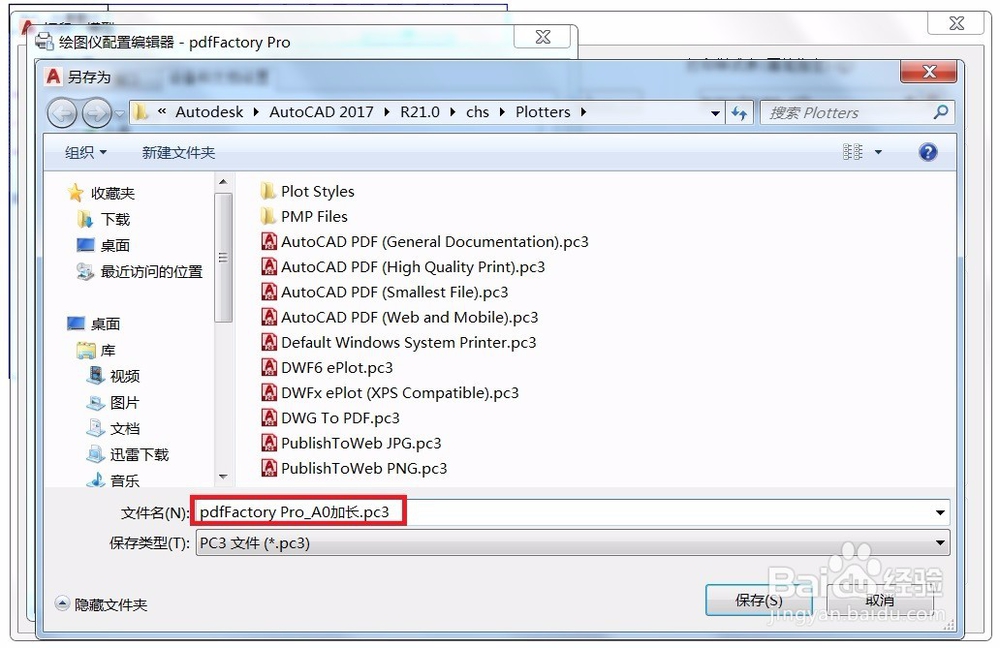

这里我们点击保存，跳出的“另存为”窗口中，给pc3文件起一个容易看懂的名字，便于以后选用，单击“保存”。

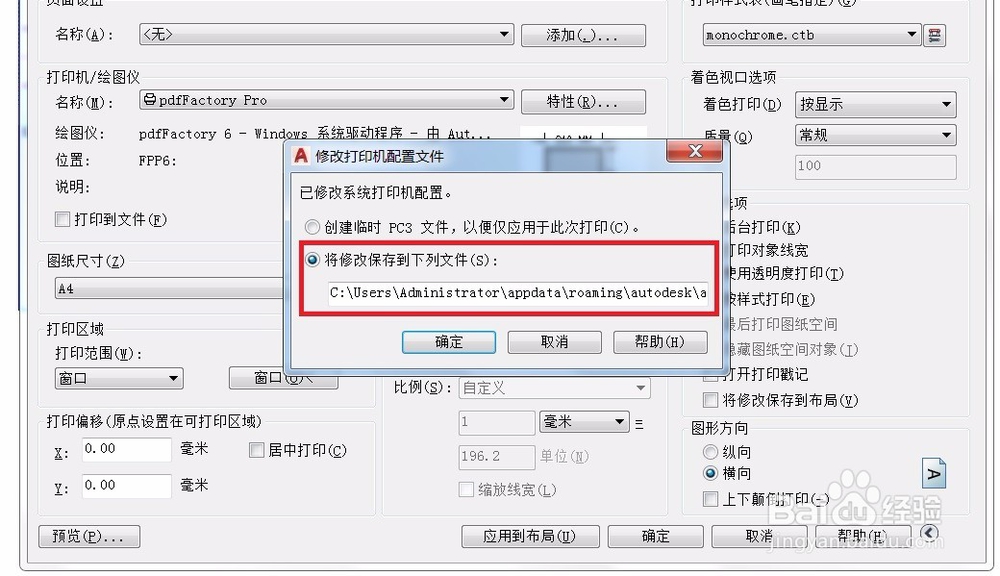

因为我们是计划以后也要用到此pc3文件，所以选择“保存到下列文件”，路径无需调整，点击“确定”。
-

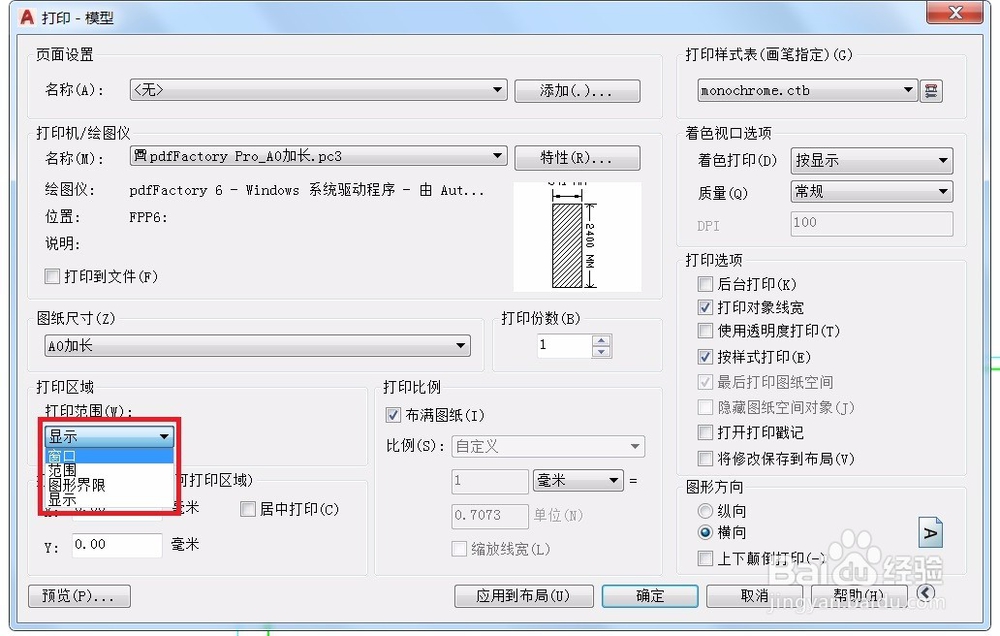

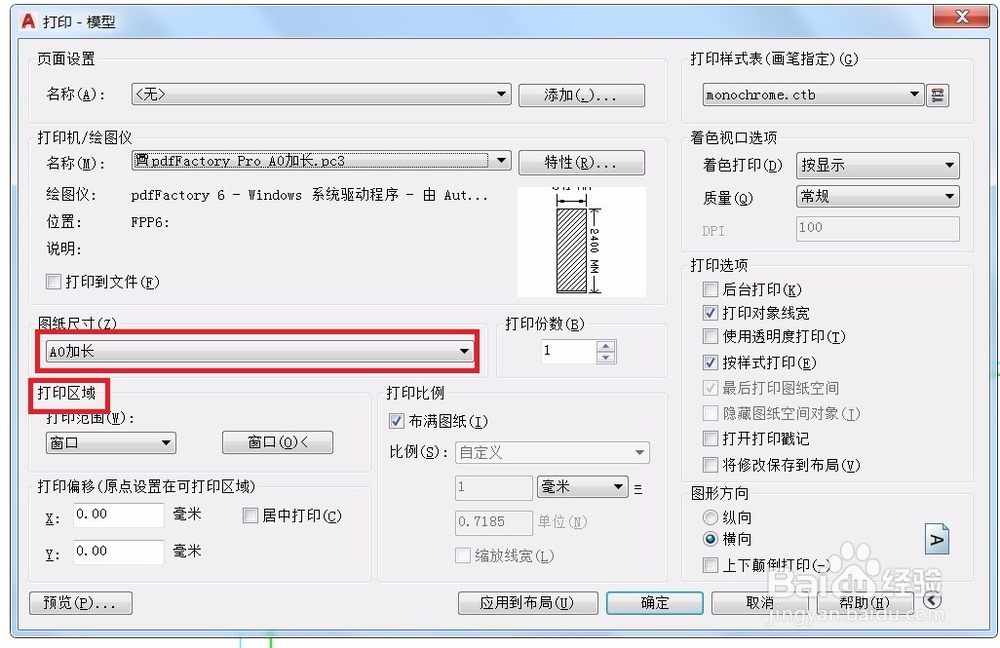

这个时候看到，“图纸尺寸”已经变成“A0加长”。让我们继续下面一栏的介绍-“打印区域”。打印范围提供了一个下拉选单。
- 窗口。这是工程出图的最常用选项，没有之一。通过鼠标点击或是输入坐标的方式，精确定义打印的范围。可以打印局部，或是全图打印。
- 范围。使用率不高，自动选中全图打印。如果图面有误操作产生的垃圾，会造成打印范围与预期不符的情况
- 图形界限。因为现在按照界限绘图的人越来越少，所以，使用这个选项打印的成功率太低。
- 显示。这个有时候还是有用的，打印目前视窗内可见的内容。一般用于局部打印。
-

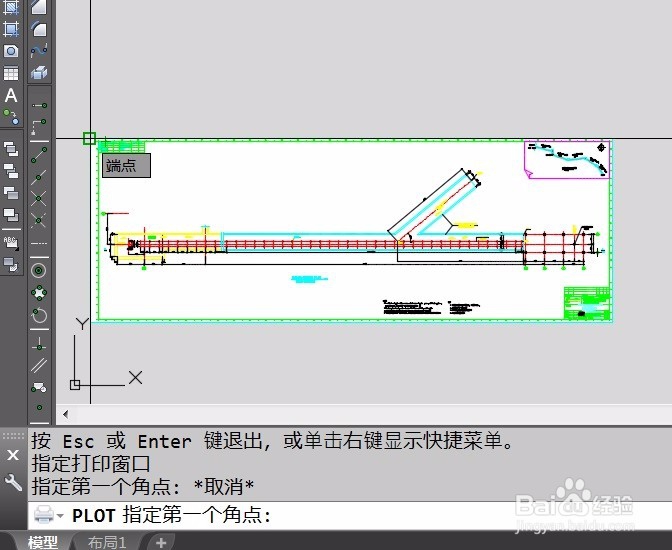

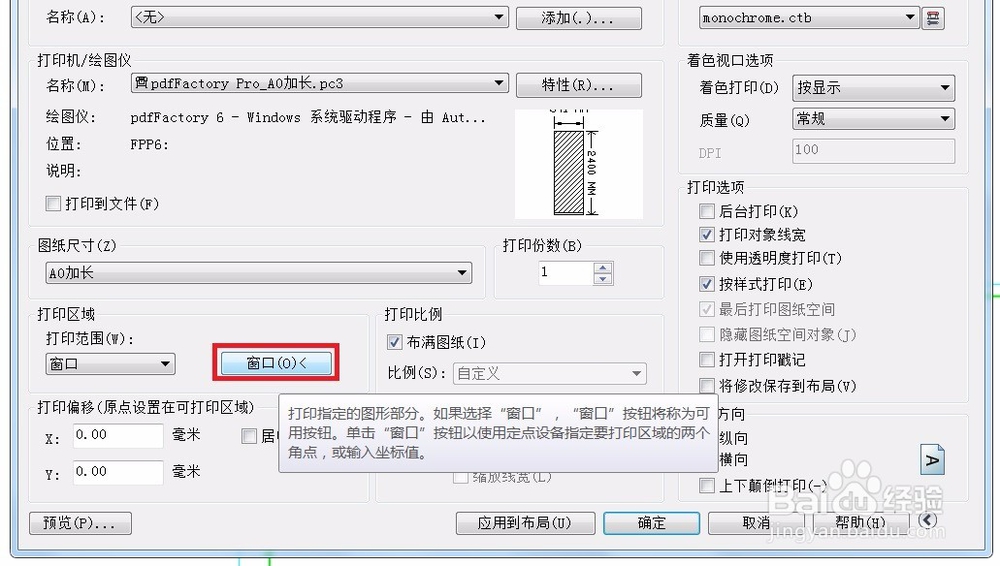

让我们选择“窗口”，右侧多出来了一个“窗口”按钮。我们点击它，鼠标选择图框的两个对角，完成打印范围的定义。
-
6

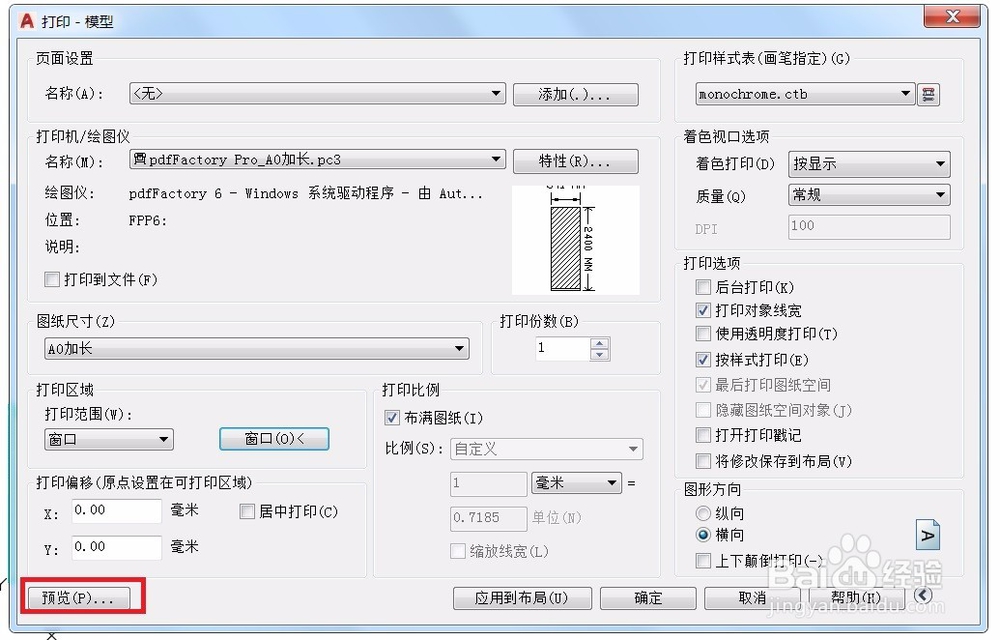

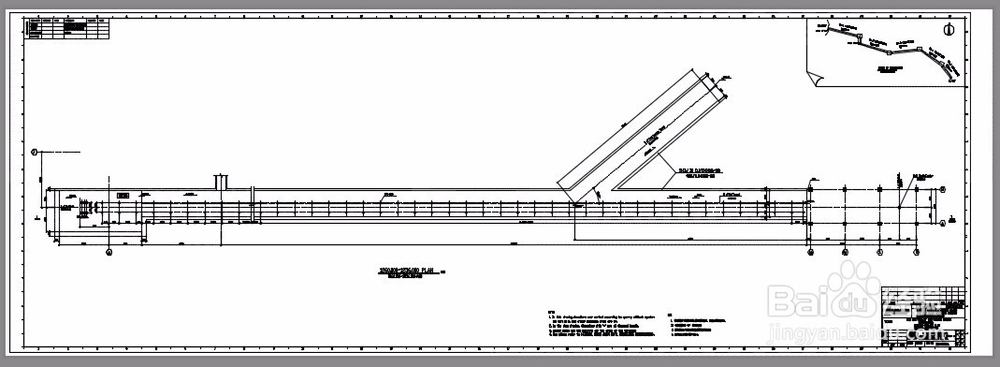

虽然我们还没有完成所有的设置项，但是现在我们可以预览来看看目前打印设置的效果了。点击“预览”。。怎么样？效果不错吧？如果不是使用自定义页面尺寸，怎么会有这么好的效果呢？
