显示器的 VGA、HDMI、DVI 和DisplayPort接口有什么区别

最常见的显示器接口有VGA端子、数码视频接口 (DVI)、高画质多媒体接口(HDMI)和DisplayPort(DP)。

★最常见的显示器接口

◇VGA端子

VGA端子Video Graphics Array (VGA) connector),其他的名称包括RGB端子D-sub 15,或mini D15,是一种3排共15针的DE-15。VGA端子通常在计算机的显卡、显示器及其他装置。是用作传送仿真讯号。

VGA端子 (DE-15/HD-15)

虽然许多设备仍然包括VGA端子,VGA通常与DVI标准共存,但VGA和DVI正在迅速淘汰,以支持更新和更紧凑的HDMI和DisplayPort接口。

DE15母接座(显卡端)

当播放更高分辨率的视频时,VGA传输带宽足够高,图像质量可能会因电缆质量和长度而下降。

VGA只有图像输入,没有声音输入。

◇数码视频接口 (DVI)

  • 简介

DVI-D(Single Link)接头

DVI的英文全名为Digital Visual Interface,中文称为「数码视频接口」。是一种视频接口标准,设计的目的是用来传输未经压缩的数字化影像。

从正面看DVI母座接口

目前广泛应用于LCD、数字投影机等显示设备上,本规格部分兼容于HDMI标准。

  • 接头形式

随着实际功能的不同,DVI接头被分成三种类型:

DVI 接头脚位 (横切面)

1. DVI-D(Digital数字讯号;single link或dual link)

2. DVI-A(Analog模拟讯号)

3. DVI-I(Integrated混合式;数字及模拟讯号皆可;single link或dual link)

某些较新型的DVD播放器,电视机(包括HDTV)以及投影机采用了所谓"DVI/HDCP"接头,这种接头在外型上完全与DVI相同,但是其传送的数据有经过HDCP协议所加密以防止非法复制。

现今装有DVI接口显示适配器的计算机经常可利用前述显示设备作为大型屏幕之用,但由于2007年之前产制的显示适配器大多不支持HDCP,所以可能会受到版权保护技术的限制而无法以最高分辨率播放受到HDCP保护的视讯内容。

◇高画质多媒体接口(HDMI)

  • 定义

高画质多媒体接口(英语:High Definition Multimedia Interface,简称HDMI)是一种全数字化影像和声音传送接口,可以传送未压缩的音讯及视频信号。

HDMI正式商标

HDMI可用于机顶盒、DVD播放器、个人计算机、电视游乐器、综合扩大机、数字音响与电视机等设备。

  • 简述

HDMI 的出现取代了模拟信号视频,而DisplayPort的出现则取代的是DVI和VGA接口。

Type A (Receptacle) HDMI

Type A HDMI可向下兼容于现今多数显示器与显示适配器所使用的Single-link DVI-D或DVI-I接口(但不支持DVI-A),这表示采用DVI-D接口的讯号来源可以透过转换线驱动HDMI屏幕,但是此种转换方案并不支持音讯传送与遥控机能。

此外如无HDCP认证的DVI屏幕也将不能收看从HDMI所输出带有HDCP加密保护的视讯数据(所有HDMI屏幕皆支持HDCP,但大多数DVI接口的显示器不支持HDCP),Type B HDMI接头也将向下兼容于Dual-link DVI接口。

  • 规格

三款不同大小的HDMI

HDMI的规格书中规定了四种HDMI接口,分别是:

HDMI A Type

应用于HDMI1.0版本,总共有19pin,规格为4.45 mm×13.9 mm,为最常见的HDMI接头规格,相对等于DVI Single-Link传输。

HDMI B Type

应用于HDMI1.0版本,规格为4.45 mm×21.2 mm,总共有29pin,可传输HDMI A type两倍的TMDS数据量,相对等于DVI Dual-Link传输,用于传输高分辨率(WQXGA 2560×1600以上)。此类接口未应用在任何产品中

HDMI C Type

俗称mini-HDMI,应用于HDMI1.3版本,总共有19pin,可以说是缩小版的HDMI A type,规格为2.42 mm×10.42 mm,但脚位定义有所改变。主要是用在携带型装置上,例如DV、数字相机、携带型多媒体播放器等。

HDMI D Type

应用于HDMI1.4版本,总共有19pin,规格为2.8 mm×6.4 mm,但脚位定义有所改变。新的Micro HDMI接口将比现在19针MINI HDMI版接口小50%左右,可为相机、手机等便携设备带来最高1080p的分辨率支持及最快5GB的传输速度。

  • 长度限制问题

在部分消费者自行测试中发现,HDMI铜线大约在超过5米之后开始讯号衰减。

但HDMI组织网页并不认可此限制,其网页常见问答集当中记载:「我们见过有缆线在没有"转接器"之情况下通过不短于10米的HDMI "标准缆线"承诺测试」。

◇DisplayPort(DP)

  • 定义

DisplayPort(简称DP)是视频电子标准协会(VESA)推动的数字式视讯接口标准,订定于2006年5月。

该接口订定免认证、免授权金,发展中的新型数字式音频/视讯界面,主要适应于连接计算机和屏幕,或是计算机和家庭剧院系统。有意要取代旧有的VGA、DVI和FPD-Link(LVDS)视频传输接口技术。

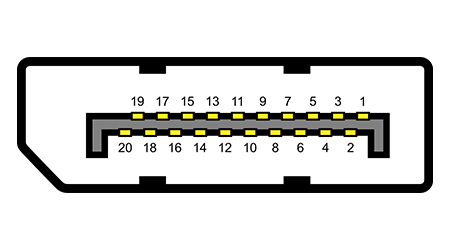

DisplayPort引脚输出

  • Mini DisplayPort

Mini DisplayPort是一个微型版本的DisplayPort。由苹果公司于2008年10月14日发表。

MacBook Pro上的Mini DisplayPort

现在应用于MacBook(取代先前的Mini-DVI)、MacBook Air(取代先前的Micro-DVI)与MacBook Pro(取代先前的DVI)笔记本计算机中。亦应用于27吋的LED Cinema Display。

  • 支持厂商

AMD、苹果、戴尔、英特尔、联想和惠普等企业曾表态支持DisplayPort。

  • 优点

1. DisplayPort内部传输数据方式与DVI、HDMI不同,所以不能像DVI与HDMI间互转那样一个转接头搞定。但可以透过芯片转接成D-sub、DVI、HDMI。

2. DisplayPort 1.2支持MST(Multi-Stream Transport),单个DP可连接到多个显示器。

3. 支援USB Type-C。

★其他接口

◇Video In Video Out (VIVO)

Video in video out (简称VIVO ,通常称为vee-voh)是一种显示器接口,可使一些显卡通过Mini-DIN连接器进行双向 (输入和输出)模拟视频传输。

一个配有6个连接器的VIVO分线器

VIVO可连接电视、DVD播放器、录像机和视频游戏机。

◇AV端子

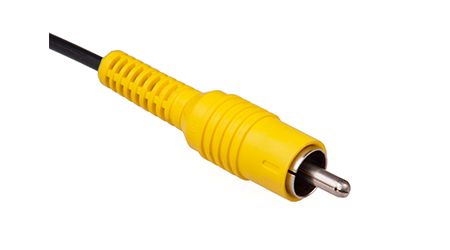

一个典型的AV端子

AV端子(Composite video connector,又称复合端子),是家用影音电器用来发送视频模拟信号(如NTSC、PAL、SECAM)的常见端子。

三个不同的AV端子连接至电视机中

AV端子通常采用黄色的RCA端子传送视频信号,另外配合两条红色与白色的RCA端子发送音频,亦合称为三色线/红白黄线

◇色差端子

色差端子(英语:Component Video Connector)是把模拟视频中的明度、彩度、同步脉冲分解开来各自传送的端子。在没有其他限定条件时,该词即指YPBPR接口。

一组典型的色差端子,以三条RCA端子线路组成

Google画质效果排序如下:HDMI=DVI >色差YPbPr = VGA ≥ 色差YCbCr > S端子> AV端子

◇DB13W3

DB13W3(13W3)是通常用作模拟视频接口的特殊D-sub端子,主要用于Sun Microsystems、Silicon Graphics和IBM RISC 工作站, 以及Apple Computer、NeXT Computer和Intergraph Corporation的一些显示器。

13W3连接器不再与现代显示器一起使用。

◇DMS-59

DMS-59 是一种有着59针的显示用接口。
